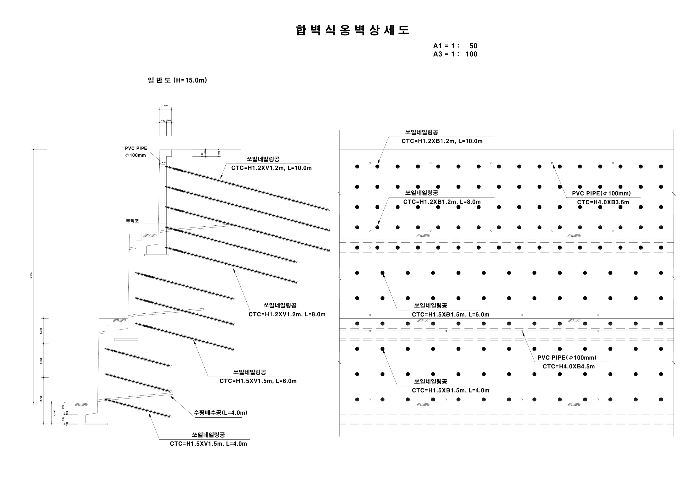

합벽식 옹벽 상세도 dwg 캐드 파일 다운 (장점, 구성요소, 설계 고려 사항, 시공 순서, 유지 관리)

1분 12초동안 발행일 : 2024-08-23

합벽식 옹벽은 두 개 이상의 벽체가 특정 각도로 배치되지 구조를 형성하는 옹벽 유형입니다. 각 벽체는 일반적으로 콘크리트로 만들어지며 지반의 측면 지지와 옹벽의 안정성을 제공합니다.

합벽식 옹벽 장점

1. 안정성이 뛰어남 : 여러 개의 벽체가 각도로 배치되어 횡방향 하중을 분산시켜 옹벽의 안정성을 향상합니다.

2. 높은 지지력 : 각 벽체는 자체적으로 지지력을 제공하여 옹벽이 큰 측면 하중을 견딜 수 있도록 합니다.

3. 비용 효율성 : 합벽식 옹벽은 다른 유형의 옹벽에 비해 건설 및 유지 관리 비용이 저렴합니다.

4. 미적 가치 : 벽체의 각도 배열은 독특하고 시각적으로 매력적인 미적 효과를 만들 수 있습니다.

구성 요소

1. 벽체 : 콘크리트로 만든 주요 지지 구조물로, 지반의 측면 지지와 옹벽의 안정성을 제공합니다.

2. 각도 : 벽체는 일반적으로 10도에서 45도 사이의 각도로 배치됩니다.

3. 침투막 : 벽체 뒤에 설치되어 지하수가 옹벽 구조물에 침투하는 것을 방지합니다.

4. 배수 시스템 : 지하수와 표면수를 벽체와 지반에서 배수시킵니다.

5. 보강재 : 벽체와 지반의 강도와 안정성을 향상합니다.

옹벽 설계 고려 사항

1. 지반 조건 : 벽체의 각도와 지반의 지지력은 지반 조건에 따라 결정됩니다.

2. 하중: 옹벽에 작용하는 하중(측면 하중, 수직 하중, 수압)을 고려하여 벽체의 크기와 보강재를 결정해야 합니다.

3. 안정성 : 옹벽이 전도, 전복, 미끄러짐에 대하여 안정적인지 확인해야 합니다.

4. 배수 : 지하수와 표면수를 효과적으로 배수하는 것이 옹벽의 장기적인 안정성에 필수적입니다.

합벽식 옹벽 시공 순서

1. 발굴 : 옹벽의 토대를 위한 발굴이 수행됩니다.

2. 기초 : 발굴 바닥에 기초가 설치되어 벽체를 지지합니다.

3. 벽체 설치 : 벽체가 기초 위에 설치되어 지정된 각도로 배치됩니다.

4. 보강재 설치 : 벽체와 지반에 보강재가 설치되어 안정성을 향상합니다.

5. 침투막 설치 : 벽체 뒤에 침투막이 설치되어 지하수의 침투를 방지합니다.

6. 배수 시스템 설치 : 지하수와 표면수를 배수하는 배수 시스템이 설치됩니다.

7. 옹벽 조성 : 벽체와 지반이 조성되어 옹벽 구조물이 완성됩니다.

유지 관리 방법

합벽식 옹벽은 장기적인 안정성과 성능을 유지하기 위해 적절한 유지 관리가 필요합니다.

1. 정기 검사 : 균열, 변형, 침투 등 손상이나 문제를 파악하기 위해 정기적으로 검사하는 것이 중요합니다.

2. 배수 시스템 유지 관리 : 배수 시스템은 지속적으로 깨끗하고 막힘이 없는 상태를 유지해야 합니다.

3. 침투막 수리 : 침투막에 손상이나 누출이 발생하면 즉시 수리해야 합니다.

4. 균열 수리 : 벽체에 발생한 균열은 즉시 수리하여 안정성을 유지해야 합니다.
