가로등 제어반 상세도 dwg 캐드 파일 다운 (종류와 구성요소 및 기능)

1분 12초동안 발행일 : 2024-09-14
반응형

가로등 제어반은 가로등 조명 시스템을 제어하는 데 사용되는 전기 패널입니다. 일반적으로 가로등 기둥에 위치하며, 전원, 조명 제어 및 모니터링 기능을 제공합니다. 가로등 제어반은 도시 지역의 조명을 효율적이고 안전하게 관리하는 데 필수적입니다.

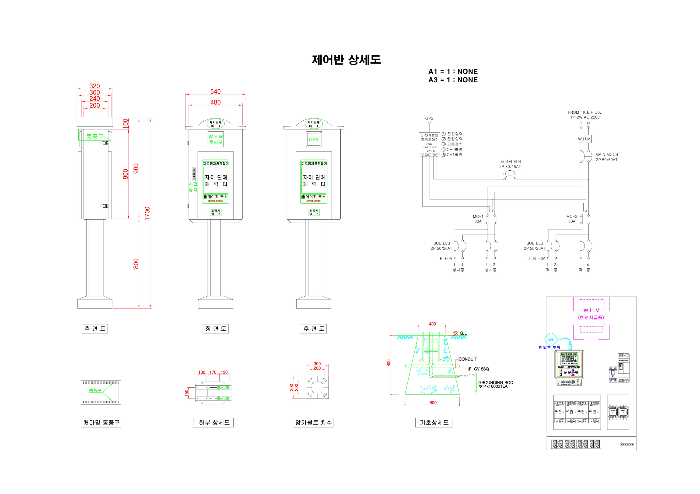

가로등 제어반 상세도
가로등 제어반 상세도

목차



    종류



    수동 제어반 : 수동으로 조작되는 간단한 제어반입니다. 직원이 수동으로 가로등을 켜고 끄는 데 사용됩니다.



    자동 제어반 :타이머 또는 광센서를 사용하여 조명을 자동으로 제어하는 제어반입니다.



    무선 제어반 : 무선 신호를 사용하여 조명을 원격으로 제어하는 제어반입니다.



    스마트 제어반 : 조명을 모니터링하고 제어하기 위한 고급 기능을 제공하는 제어반입니다.



    구성 요소



    전원 공급 장치 : 가로등에 전력을 공급하는 주 전원입니다.



    차단기 : 과부하 또는 단락이 발생하면 전력을 차단하는 보호 장치입니다.



    타이머 : 조명을 특정 시간에 켜고 끄는 장치입니다.



    광센서 : 조명을 주변 조명 수준에 따라 자동으로 켜고 끄는 장치입니다.



    무선 수신기 : 무선 제어반의 경우 무선 신호를 수신하는 장치입니다.



    제어기 : 조명을 제어하고 모니터링하는 주 장치입니다.



    기능



    조명 제어 : 가로등을 켜고 끄는 기능을 제공합니다.



    조도 조절 : 조명의 밝기를 조절하는 기능을 제공합니다.



    조명 모니터링 : 조명의 상태를 모니터링하고 문제를 감지하는 기능을 제공합니다.



    에너지 관리 : 조명의 에너지 소비를 관리하는 기능을 제공합니다.



    원격 제어 : 무선 제어반의 경우 조명을 원격으로 제어하는 기능을 제공합니다.



    가로등 제어반 상세도 dwg 캐드 파일 다운



    반응형

    제어반 상세도.dwg
    0.33MB



    가로등 제어반 상세도는 dwg 캐드 파일이며 수정 후 사용 하셔도 무방합니다.
