조립식 간이 흙막이 상세도 및 표준도 dwg 캐드 파일 다운 (종류)

조립식 간이 흙막이는 토목공사에서 임시적으로 굴착부의 흙막이에 사용되는 구조물로, 철골 또는 알루미늄 프레임에 강판 또는 판자를 조립하여 만듭니다. 경량이고 조립 및 해체가 용이한 장점이 있어 굴착공사, 토질개량, 지하공간 조성 등 다양한 분야에서 널리 사용되고 있습니다.

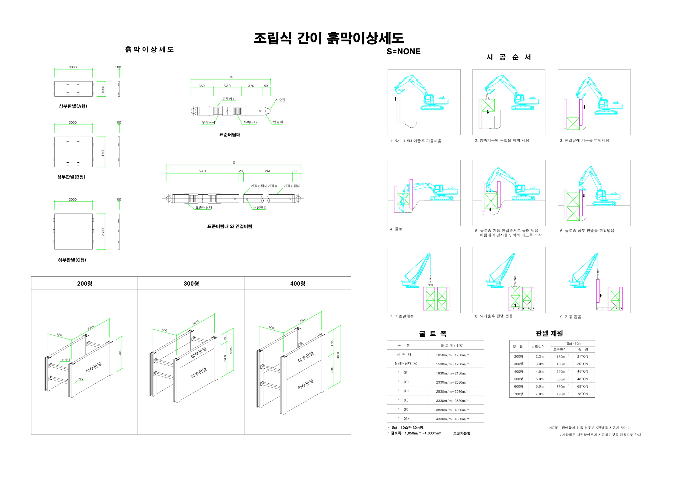

조립식 간이 흙막이 상세도



조립식 간이 흙막이의 종류

조립식 간이 흙막이는 사용 목적과 설계에 따라 다음과 같은 종류로 나눌 수 있습니다.



굴착 흙막이

굴착 흙막이는 굴착부 주변에 설치하여 굴착 시 주변 토사의 붕괴를 방지하는 역할을 합니다. 일반적으로 강판 흙막이, 퍼널 흙막이, 보호망 흙막이 등이 사용됩니다.

토질 개량 흙막이

토질 개량 흙막이는 토질 개량 공사 시 굴착부를 보호하고 토사의 유실을 방지하는 데 사용됩니다. 일반적으로 프랑스 흙막이, 네일링 흙막이 등이 사용됩니다.

지하공간 조성 흙막이

지하공간 조성 흙막이는 지하공간을 조성할 때 주변 흙막이와 지지구조를 제공하는 데 사용됩니다. 일반적으로 시트파일 흙막이, 굴착 흙막이 등이 사용됩니다.

조립식 간이 흙막이 상세도 및 표준도 dwg 캐드 파일



조립식 간이 흙막이 상세도 및 표준도를 이용하실 분들은 아래 dwg 캐드 파일을 이용하시면 되겠습니다.



이상한 점이나 다른 점들은 아래 댓글에 코멘트를 달아두시면 대답해 드리겠습니다.

반응형

조립식간이흙막이상세도.dwg

0.30MB

조립식간이흙막이표준도.dwg

0.12MB

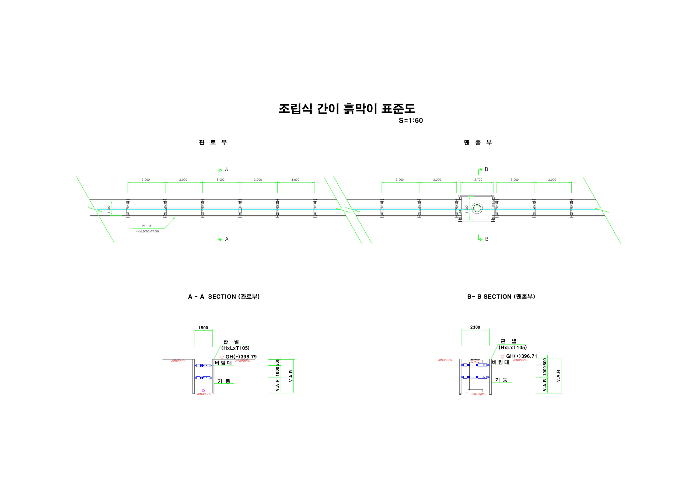

조립식 간이 흙막이 표준도
